Силовая конструкция корпуса. Тип 2

    • Силовая конструкция корпуса. Тип 2

    Назначение:
    Крепление элементов конструкций и оборудования подсистем КА.
    Лётная квалификация изделия: Да
    Краткая история лётной квалификации:
    Летная квалификация с 2000 года.
    Возможность адаптации изделия под требования заказчика: Да
    Оставить заявку


    Параметр Значение
    Угол между узлами пресечений спиральных ребер, ° 7,5°
    Угол между двумя спиральными ребрами, ° 42°
    Толщина спиральных ребер, мм 10±1
    Толщина кольцевых ребер, мм 4±1
    Толщина продольных ребер, мм 10±1
    Расстояние между узлами пересечений спиральных ребер, мм 396.25
    Расстояние между кольцевыми ребрами, мм 144,7 (251,5)
    Установка КБВД Да
    Материал шпангоута (верхний/нижний) Углепластик на основе М55J/ Углепластик на основе М55J
    Интерфейс на верхнем шпангоуте 24 шт. М12х1,5-6е
    Масса СКК с элементами крепления под оборудование КА 108,7
    Тип КА в составе ППН нижний

    Описание

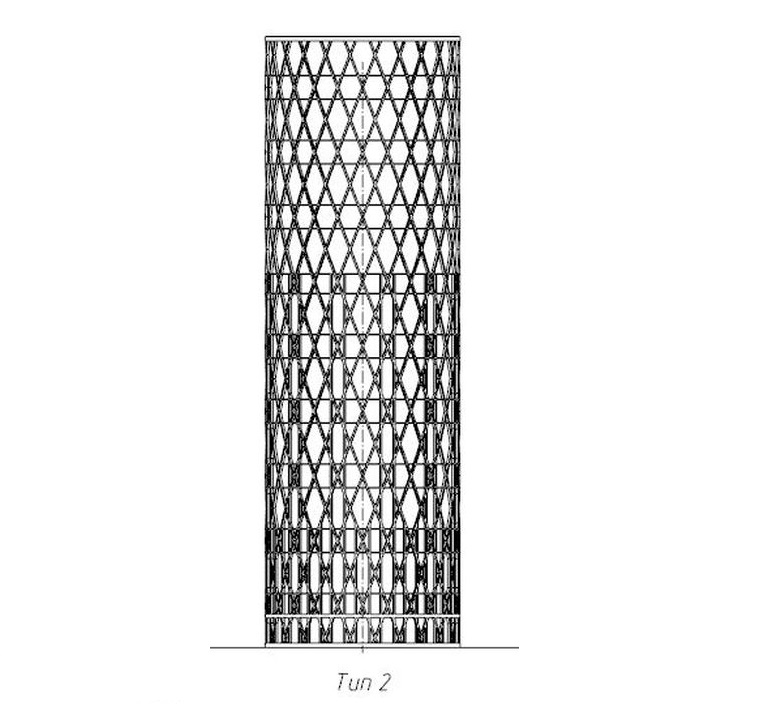

    Сетчатая оболочка цилиндрической формы, выполненная из углепластика с двумя торцевыми шпангоутами.
