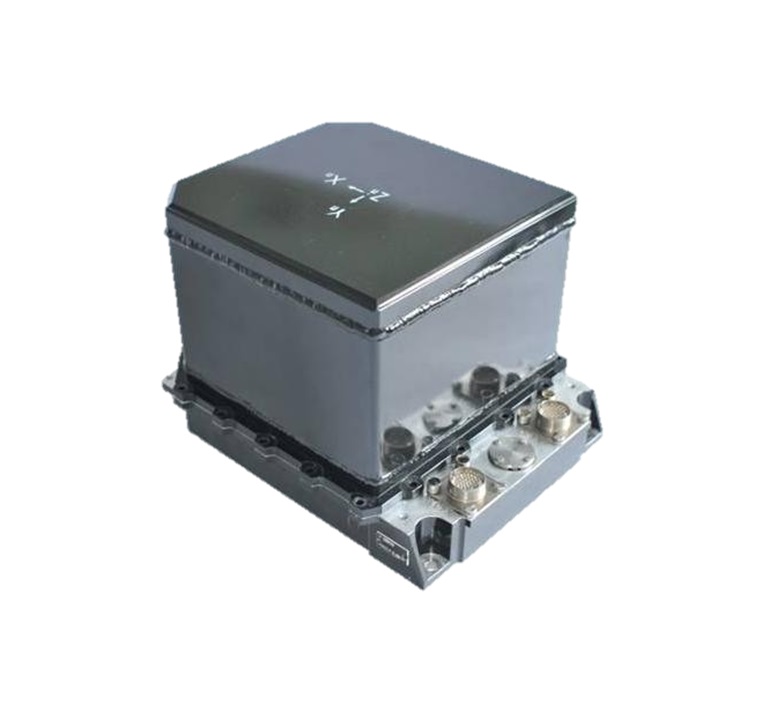

Малогабаритный блок измерения угловой скорости (1)

Назначение:
Измерение интегралов проекций вектора абсолютной угловой скорости КА на шесть измерительных осей прибора, связанных с ортогональной приборной системой координат.
Год начала выпуска: 2006
Гарантированный срок службы (лет): 19
Ориентировочный срок изготовления/ поставки (месяцев): 18
Лётная квалификация изделия: Да
Краткая история лётной квалификации:
Первый запуск в 2011 г. Далее эксплуатация в составе КА.
Возможность адаптации изделия под требования заказчика: Да


Параметр Значение
Диапазон измеряемой угловой скорости ±8°/с (ГФ) ±4°/с (ТФ)
Цена импульса выходной информации 0,36±0,06 угл. с (ГФ) 0,18±0,024 угл. с (ТФ)
Паспортизованное значение нулевого сигнала, не зависящий от перегрузки ±610 угл. с/с (ГФ) ±60 угл. с/с (ТФ)
Случайное отклонение нулевого сигнала в запуске от паспортизованного значения ±16 угл. с/с (ГФ) ±3 угл. с/с (ТФ)
Шумовая составляющая выходного сигнала в режиме ТФ ±2 угл. с
Время формирования режима ТФ после включения прибора при температуре основания +20°С не более 30 мин
Напряжение питания ±27 В
Энергопотребление не более 52 Вт
Масса 6,1±0,2кг

Описание

Малогабаритный блок измерения угловой скорости предназначен для измерения интегралов проекций вектора абсолютной угловой скорости космического аппарата при работе на орбитальном участке полета в составе СУ КА. Прибор выполнен как бесплатформенный инерциальный
... Малогабаритный блок измерения угловой скорости предназначен для измерения интегралов проекций вектора абсолютной угловой скорости космического аппарата при работе на орбитальном участке полета в составе СУ КА. Прибор выполнен как бесплатформенный инерциальный блок, в котором использованы малогабаритные чувствительные элементы типа ДНГ (работающие в составе прибора при стабилизированной температуре корпуса на виброзащищенном основании). Прибор обеспечивает работу в режимах грубого (ГФ) и точного (ТФ) функционирования. Режим ГФ позволяет проводить измерения с меньшей точностью, но в большем диапазоне (в сравнении с режимом ТФ) сразу с момента включения ИК. В приборе реализовано 6 измерительных каналов, оси чувствительности которых попарно расположены вдоль осей ортогональной системы координат. Выход из строя любого из ИК (ДНГ) прибора не влияет на возможность его применения по назначению.
Читать полностью...
